大気圧プラズマ 小型汎用テスト機
-
販売価格 要相談 (仕様打ち合わせ後見積もり)
-
- ・プラズマ電極の変更可能。
- ・生産機対応のプラズマ電極使用可能。生産時を想定したテストが可能
- ・各種処理用ガスを供給可能 (*1)
- ・処理時間(搬送速度)を自由に設定可能
- ・処理庫内排気ファン装備(オゾン等排出用ダクトホースφ50対応)
<処理可能サイズ>
(幅)50~100mm×(長さ)約130mm 以内
(幅はプラズマ電極の照射幅に依存)< 厚み >

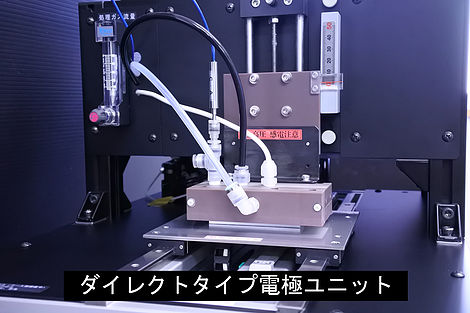

ダイレクト型電極使用時 導電材45mm 非導電材1mm以内 (*2)

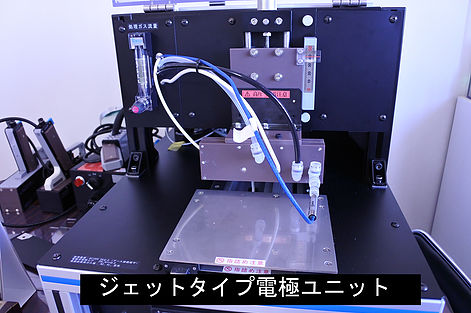

ジェット型電極使用時 導電、非導電20mm以内<ワークテーブル寸法 >
(幅)160mm×(長さ)140mm 搭載荷重1kg以下 <搬送速度> 1~150mm/sec (0.06~9m/min)<本体寸法>
(幅)380mm×(奥行)約520mm×(高さ)425mm(突起部を除く)
必要ユーティリティー
AC100V仕様(アース付き3P電源が必要です)
処理用ガス 各種ガス20L/min以上(接続部φ6ワンタッチ継手)
電極冷却用エア(コンプレッサーエア)20L/min以上必要 (接続部φ6ワンタッチ継手)
(*1) 可燃性、腐食性、有毒性のあるガスは使用できません。
アルゴン、ヘリウム等はプラズマ電極周辺が漏電を起こし易くなるため、ご使用の際には十分 な知識と、注意が必要です。
処理ガスとして酸素を含むガスを使用するとオゾンが発生します。使用には十分な換気設備が必要です
(*2) ダイレクト型電極使用時はプラズマ処理できる導電性素材の形状は、処理面とプラズマ電極下面の隙間を0.5~1.5mm以内に保てる形状の素材に限ります。
(電極への接触は厳禁)
*性能、耐久性向上のため、外観、材質、内部仕様等を変更する場合があります。
2種類の方式のプラズマ電極をテスト可能です。
処理用ガス(N2,Ar等*電極の種類により使用できるガスに制限があります)、電極冷却用エア、100V(3Pアース付き)電源を御用意いただければ、ご使用頂けます。
本テスト装置をご購入頂く際には、上記の標準仕様の他、お客様の使用目的に合わせた電極の有効サイズ、形状、試料テーブルの寸法、移動ストローク、搬送速度、運用プログラムの変更など、装置仕様変更のご要望にも対応いたします。
処理用ガス(N2,Ar等*電極の種類により使用できるガスに制限があります)、電極冷却用エア、100V(3Pアース付き)電源を御用意いただければ、ご使用頂けます。
本テスト装置をご購入頂く際には、上記の標準仕様の他、お客様の使用目的に合わせた電極の有効サイズ、形状、試料テーブルの寸法、移動ストローク、搬送速度、運用プログラムの変更など、装置仕様変更のご要望にも対応いたします。
注意 ! !
プラズマ電極とアース板間に高電圧が流れます。
処理中は決して手や体を近づけないよう注意して下さい。
装置のアース(電源コードのアース)は確実に接続してください。
アース接続が不十分な場合、重大な感電事故につながる可能性があります。
処理用ガスの充満による窒息事故の可能性があります。換気設備のある場所で使用してください。
プラズマ電極とアース板間に高電圧が流れます。
処理中は決して手や体を近づけないよう注意して下さい。
装置のアース(電源コードのアース)は確実に接続してください。
アース接続が不十分な場合、重大な感電事故につながる可能性があります。
処理用ガスの充満による窒息事故の可能性があります。換気設備のある場所で使用してください。
