- “プラズマジェット方式 大気圧プラズマ表面改質装置” はプラズマ電極ユニットをケースに内蔵し、活性化した窒素ガスをスリットもしくはパイプ状開口から放出する方式です。
照射距離が長く、凹凸のある素材にも処理が可能。
処理対象物にアースを接続する必要もないため、厚みのある非導電性の対象物にも処理できます。
スリットタイプ プラズマジェット
-
ハンディータイプ プラズマジェット
ハイパワースポットタイプ プラズマジェット
-
▶︎ YouTubeで見る
プラズにより活性化したガスを吹き付ける方式のため、処理対象物への高電圧や熱によるダメージはほとんどありません。
被照射物に対する制約が少ないため、様々な用途に応用可能です。
スリットタイプ
弊社のプラズマジェットの処理用ガスはN2(窒素)を使用します。高価なガスは必要ありません

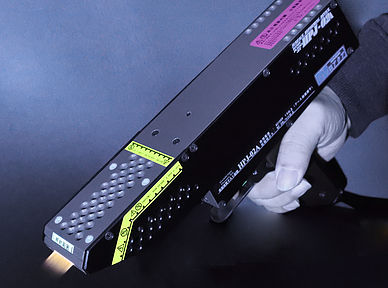

ハンディープラズマ
ジェット HPJ-02Aコンパクトなプラズマ照射部、電源ユニットを内蔵し、手持ち作業にも対応可能です。

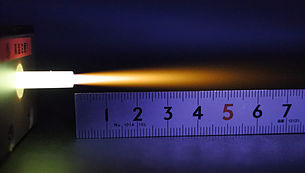

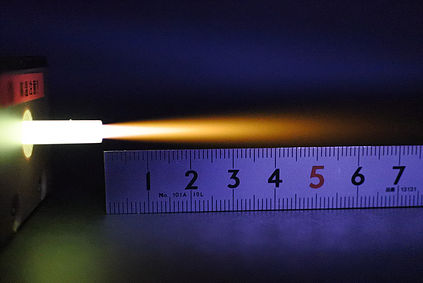

ハイパワースポットタイプ
コンパクトなプラズマ照射部、電源ユニットを内蔵し、手持ち作業にも対応可能です。
精密処理タイプ試作機

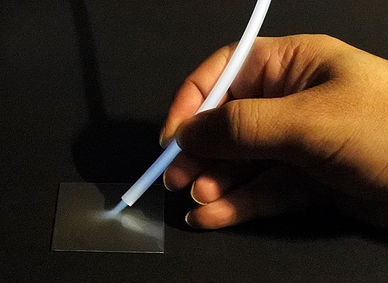

軟質チューブを接続して、スポット処理も可能です。
照射面積は小さいですが、装置に組み込んで精密な処理位置制御や、複雑な形状の内部処理、手持ち作業でも安全で繊細な処理ができるため、さまざまな用途への可能性が広がります。
スリットタイプ

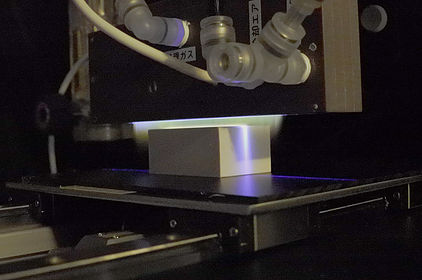

樹脂ブロックへの照射テスト

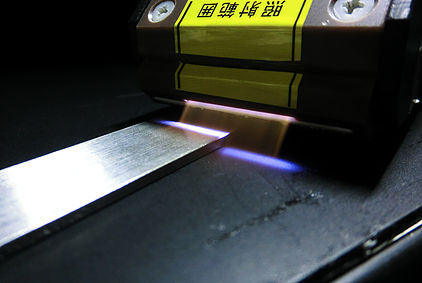

段差、立体物、絶縁素材等、様々な素材の処理が可能です
ハンディープラズマジェット HPJ-02
段差のある条件でのプラズマジェット照射
紙の親水化（部分処理）テスト
ハンディープラズマジェットHPJ-02

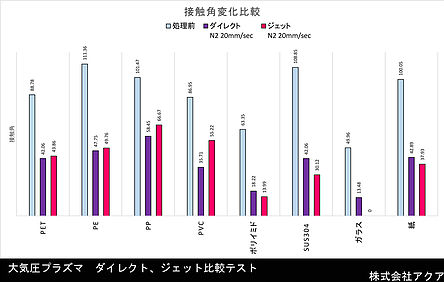

処理時の素材搬送速度が２０mm/sec以内であれば、
ダイレクトタイプと比較しても遜色のない親水性の向上効果を確認できました。
（数値が低いほど親水性が良いことを示しています）
素材メーカー、素材の品質、保管状態等によって撥水性は変化します
素材や処理条件によっては、十分な効果を得られない場合があります
明るい室内では、写真のように鮮明なプラズマジェットの発光を目視するのは困難です。
＊ハイパワースポットタイプはプラズマ電極の高電圧集中構造によりプラズマガス温度が100~120℃になります。
耐熱性の弱い素材には適さない場合もございますので、実機によるテスト、検討をお願いします。
＊ 窒素ガスは、９９．９９％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスにはアルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。
生産装置対応
JP Series
別途プラズマ電源ユニットが必要です

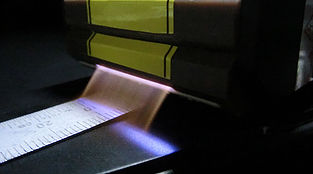

＊ プラズマジェットの写真は高感度撮影を行っております。（F1.8 ISO6400 1/2秒露光）
明るい室内では、写真のように鮮明なプラズマジェットの発光を目視するのは困難です。生産装置対応のジェットタイプ（100V仕様）
100V電源に限定することで低価格、手軽な運用を実現しています。
プラズマ活性ガス照射サイズは幅108mm×スリット幅0.8mmを標準品としていますが、お客様の使用目的に合わせてサイズなどの変更も可能です。＊照射幅、スリット幅によってはプラズマ電源ユニットのカスタマイズが必要です。
＊処理幅100mmを超える場合は原則として複数機千鳥配列となります。
本装置は窒素ガス専用です。
＊窒素ガス専用設計のため、他のガスではプラズマジェットの放出はできません。
アルゴン、ヘリウムなど絶縁破壊距離の短いガスは高電圧の漏電を起こしますので使用厳禁です
*窒素ガスは、９９．９９％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスにはアルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。

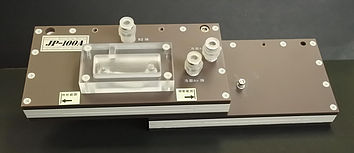

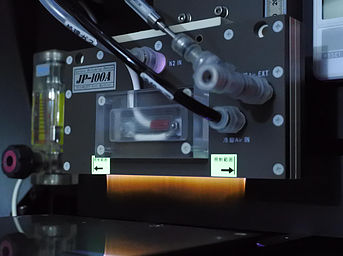

JP-100A（100mm幅対象物に適応）
- 底面スリット部よりプラズマ活性ガスを放出します。
プラズマジェット照射寸法108mm×0.8mm
本体寸法 幅168×高さ85mm×奥行44mm
(電極カバー部含む、ガス継手、アース接続端子等突起部は除く）
冷却用エアを供給することで連続使用可能
- 2機接続例
100mmを超える照射対象物は複数連結にて対応
＊性能、耐久性向上のため、外観、材質、内部仕様等を変更する場合があります。
オプション流量計
-
HV-120標準電源ユニット
アクア製大気圧プラズマジェット専用高圧電源ユニットです。
AC100V仕様で手軽に運用できます。
処理ガス用流量計を取り付けできます。（オプション）
DPシリーズ使用時は、電圧調整器（スライダック等 別売）が必要です
