製品詳細

研究・実験・開発用

4軸制御ディップコーター
DT-1609-4D1

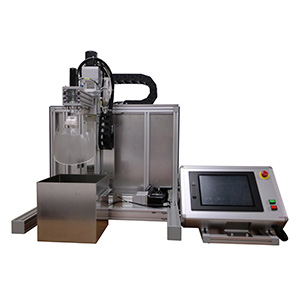

4軸(昇降、横行、旋回、自転)制御のディップコーター。あらゆる形状の塗布物に対応可能。全く新しいディップコーターです。(掲載写真のタンク、塗布物、把持部は全てオプションとなります)

従来の平板だけではなく、ガラス、アクリル、ポリカ材等の湾曲、突起等のある複雑な形状の塗布対象部に、昇降だけでなく、旋回、自転機構等を利用して、塗布液を塗布対象物に追従させる、新タイプのディップコーター。もちろん各軸単独でも動作も可能。(掲載写真のタンク、塗布物、把持部は全てオプションとなります)

ストローク	Z軸:300mm、X軸:±150mm
最小速度	昇降軸:0.1mm: 旋回軸:0.1degree:自転1.0degree/sec
最大速度	昇降軸:60mm: 旋回軸:10degree:自転30degree/sec
操作方法	タッチパネル
画面文字	日本語
処理速度変更ポイント数	16ポイント
停止位置指定ポイント数	16ポイント
停止時間指定ポイント数	16ポイント
連続運転モード	有
マニュアル運転モード	無
記憶プログラム数	8プログラム
モニタ機能:現在速度	有
モニタ機能:現在位置	有
モニタ機能:動作残時間	有
繰返運転機能	無
標準クリップ	無
ユーティリティー	AC100V、350VA
可搬重量	1kg
最大処理サイズ	H:250mm
リニア運転モード	無
装置サイズ：突起含まず	W:810　D:800　H:900 (30kg)
コントロールBOXサイズ：突起含まず	W:435　D:85　H:300 (3kg)

※連続運転モードとは、速度変更時の停止時間が「0sec」の事
※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下1速度での単独運転の事
